En pocas palabras: La cabeza de cilindro cierra el cilindro por delante, da salida al aire hacia el nozzle y recibe el impacto del pistón en cada disparo. Su material, el damper y el sellado deciden si la compresión se mantiene y cuánto sufre el gearbox. Si notas pérdida de compresión o golpes raros, conviene revisarla.
Cuando alguien empieza a mirar upgrades para su AEG, la cabeza de cilindro suele quedar en segundo plano frente a piezas más «vistosas» como el motor o el cañón interno. Es un error habitual: la cabeza de cilindro es una de las piezas que más condiciona el sellado del sistema de compresión, y sin sellado no hay joules estables ni alcance consistente, por muy bueno que sea el resto del gearbox.
¿Qué es la cabeza de cilindro y qué función cumple?
La cabeza de cilindro se monta en el extremo frontal del cilindro y es la pieza que recibe el impacto del pistón en cada disparo. Su trabajo tiene dos partes: por un lado, sellar la unión entre el cilindro y el nozzle para que el aire comprimido no se escape por ningún lado; por otro, absorber el golpe mecánico del pistón al final de su carrera, que es justo el momento en el que se genera más estrés sobre el conjunto de compresión.
Si esa segunda función falla, el impacto se transmite a otras piezas: al yunque del pistón, al sector gear, a la propia carcasa del gearbox. Es una de las razones por las que un gearbox mal montado empieza a sonar «seco» o metálico con pocos miles de disparos.
Por qué el material importa: aluminio frente a plástico o zamak
Muchas cabezas de cilindro de recambio genéricas están fabricadas en plástico reforzado o zamak (una aleación de zinc). Funcionan, pero se deforman con el tiempo bajo el impacto repetido del pistón, y esa deformación es precisamente lo que abre micro-fugas en el sellado. Una cabeza de cilindro mecanizada en aluminio aeronáutico y con tolerancias ajustadas por CNC mantiene la geometría intacta muchos más ciclos, lo que se traduce en un sellado que no se degrada disparo a disparo.
El damper de impacto y su relación con el AOE
La mayoría de cabezas de cilindro de calidad incorporan un damper (un tope de goma) que amortigua el golpe del pistón. Un damper bien dimensionado hace tres cosas a la vez: reduce el ruido mecánico, protege el resto del conjunto de compresión del desgaste por impacto, y ayuda a corregir el AOE (el ángulo de engranado entre el yunque del pistón y el primer diente del sector gear). Un AOE mal ajustado es una causa muy habitual de dientes de piñón rotos, así que no es un detalle menor: es una de las piezas que más rentabilidad de mantenimiento da a largo plazo.
Sellado: juntas tóricas y fugas de compresión
El otro punto crítico son las juntas tóricas. Una cabeza de cilindro con una sola junta tórica de goma estándar cede con el tiempo y bajo temperatura, sobre todo en réplicas que se usan con muelles de potencia media-alta. Las juntas de compuestos FKM (Viton) aguantan mejor la temperatura y la compresión sostenida, y montar más de una junta en puntos distintos de la pieza reduce el margen de fuga a prácticamente cero.
Síntomas de una cabeza de cilindro que hay que revisar
- Pérdida progresiva de FPS que no se explica por el muelle ni por la batería.
- Ruido seco o metálico al final de cada ciclo de disparo.
- Inconsistencia de joules entre disparos consecutivos.
- Desgaste visible o deformación del damper de goma al desmontar el gearbox.
- Marcas de golpeo en la carcasa por la zona del cilindro. Ojo con esta: si la carcasa ya tiene marcas, la cabeza lleva tiempo sin hacer su trabajo y probablemente haya más piezas tocadas.
Si reconoces dos o más de estos síntomas, merece la pena abrir el gearbox y revisar todo el conjunto de compresión, no solo la cabeza de cilindro de forma aislada: en un sistema de compresión, una pieza floja arrastra a las demás.
La boquilla, que tiene más miga de la que parece
Del centro de la cabeza sale un tubito por el que pasa el aire, y sobre él se monta el nozzle, que se desliza adelante y atrás en cada ciclo.
Esa boquilla tiene que cumplir dos cosas a la vez: dejar que el nozzle se mueva sin agarrotarse y a la vez no dejar escapar aire por esa unión. Demasiada holgura y pierdes aire y constancia. Demasiado apriete y el nozzle no vuelve a tiempo, con lo que empiezan los fallos de alimentación.
Por eso nosotros la boquilla no la copiamos de una medida estándar: está diseñada en función del diámetro interno de nuestro nozzle, para que la pareja trabaje como tiene que trabajar.
Cómo elegir la cabeza de cilindro adecuada
Lo más importante no es comprar «la más cara», sino que la pieza trabaje en sinergia con el resto del conjunto: el cilindro, el pistón, la cabeza de pistón y el nozzle. Una cabeza de cilindro hecha para funcionar junto a esas piezas específicas rinde de forma más predecible que una combinación de piezas sueltas de distintos fabricantes, aunque cada una por separado tenga buenas especificaciones sobre el papel.
Cómo es nuestra cabeza de cilindro y por qué
No lo decimos porque sea nuestra pieza: lo decimos porque su combinación de materiales y tolerancias es difícil de igualar. Aluminio aeronáutico 7075 T6 mecanizado por CNC, damper sobredimensionado de caucho nitrílico vulcanizado a 55 Shore y triple junta tórica FKM grado S (ISO 3601-3) forman un conjunto que no es para funcionar aislado, sino en sinergia directa con el resto del conjunto de compresión.
Sinergia con la cabeza de pistón: menos estrés, menos ruido, AOE corregido

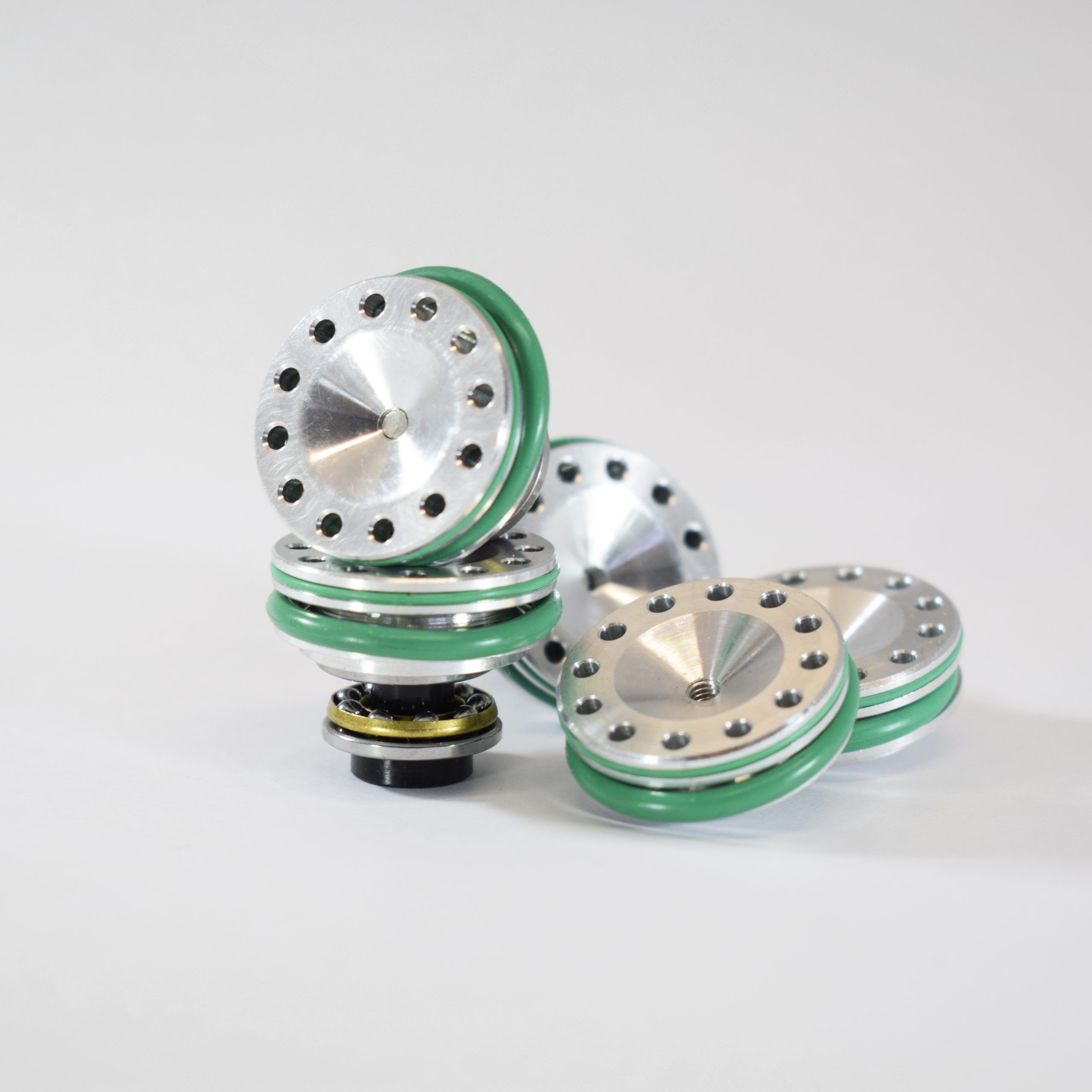

La pieza con la que trabaja más de cerca es la cabeza de pistón TacticalCave. El damper sobredimensionado de la cabeza de cilindro absorbe el impacto del pistón en cada disparo, reduce el estrés mecánico que llega al yunque y a la cabeza de pistón, y baja de forma notable el ruido metálico de la gearbox. Al mismo tiempo, corrige de forma automática el AOE (el ángulo de engranado entre el yunque del pistón y el primer diente del sector gear) evitando el desgaste prematuro que sufre la cabeza de pistón cuando ese ángulo no está bien ajustado. Cuanto mejor trabaja la cabeza de cilindro, más dura la cabeza de pistón, y viceversa.
Y el cilindro, ¿qué papel juega?
El cilindro térmico TacticalCave completa el conjunto por debajo: su mecanizado CNC con tolerancias ajustadas y su acabado interior pulido son los que permiten que la cabeza de cilindro selle sin fugas y que la cabeza de pistón deslice sin fricción excesiva. No es la pieza con más protagonismo en esta ecuación, pero sin unas tolerancias correctas en el cilindro, ni la mejor cabeza de cilindro del mercado rendiría igual.
Si tienes dudas sobre el estado del sistema de compresión de tu réplica o quieres valorar qué preparación le pega más a tu AEG, escríbenos y lo miramos contigo.
Preguntas frecuentes sobre la cabeza de cilindro airsoft
¿Vale cualquier cabeza de cilindro para mi réplica?
No. Varían en diámetro, en largo de boquilla, en grosor y forma del damper. Una que «casi» encaja te va a dar problemas de sellado o de recorrido.
¿Puedo poner más amortiguación y ya?
Cuidado. Añadir grosor cambia el recorrido del pistón y por tanto el volumen de aire. Se puede hacer, pero hay que recalcular, no ir añadiendo capas a ojo.
¿Es normal que el damper se gaste?
Depende muchísimo de qué damper. En cabezas genéricas sí, el caucho es material de consumo: se aplasta, se cuartea, se despega y hay que cambiarlo. Es de las cosas que más vemos al abrir.
Con los nuestros la experiencia es la contraria. No hemos tenido ninguno que se rompa, se despegue, se desgaste o varíe de espesor. Y no es que lleven cuatro días puestos. No te vamos a prometer que sea eterno porque eso no se puede prometer, pero a día de hoy no tenemos un solo caso.
Siguiente paso
Si sospechas de la tuya, cronografía una tirada larga y fíjate en la dispersión, y escucha cómo cicla comparado con cómo sonaba al principio. Con esos dos datos ya te podemos orientar. Cualquier cosa me dices.
