AOE en airsoft: qué es, cómo corregirlo y por qué protege tu réplica
El AOE (Angle of Engagement) es uno de esos conceptos que muchos jugadores han oído pero pocos entienden del todo. Y sin embargo, un AOE incorrecto puede estar destruyendo el diente anti-retroceso de tu pistón en cada disparo. Esta es la explicación completa — y también cómo lo resolvemos en el taller: con un conjunto de compresión airsoft propio, formado por la cabeza de cilindro airsoft TacticalCave y la cabeza de pistón airsoft TacticalCave, que corrige el ángulo de engranado de serie.
¿Qué es el AOE?

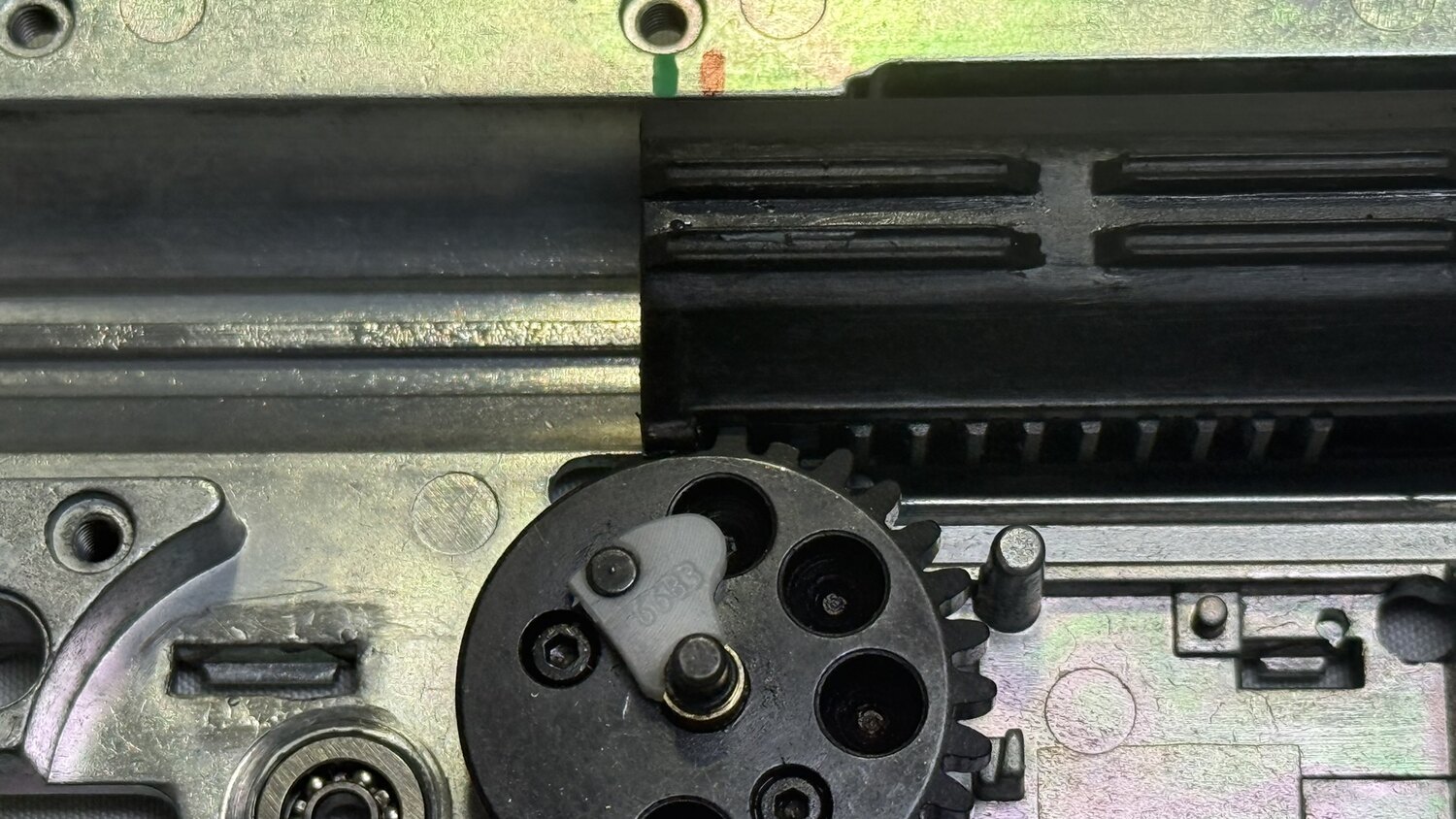

El AOE es el ángulo en el que el primer diente del sector gear engancha con el primer diente del pistón al inicio del ciclo. En un gearbox stock, este ángulo no es perpendicular — el primer diente del sector gear golpea al pistón en diagonal, en lugar de empujarlo de forma recta. Ese impacto diagonal crea una fuerza lateral sobre el diente del pistón que, a lo largo de miles de ciclos, lo fractura.
Si alguna vez has abierto un gearbox y el primer diente del pistón estaba roto o desgastado de forma asimétrica, el culpable es el AOE mal corregido.
¿Cómo se corrige el AOE?
La corrección estándar se hace añadiendo una o dos arandelas de teflón en la parte posterior del pistón, lo que adelanta ligeramente su posición de inicio y hace que el primer contacto sea más perpendicular. También existe el «sorbo de teflón» en el pistón, o el uso de pistones con el primer diente de metal específicamente diseñados para AOE corregido.
Una corrección más precisa, la que hacemos en el taller, implica también verificar con el engranaje específico instalado — porque el ángulo correcto varía según el sector gear y el pistón que se combinen.
Todo eso funciona, pero depende de apilar suplementos y de que alguien los calcule bien. Nosotros preferimos que la corrección venga dada por la propia pieza: nuestra cabeza de cilindro corrige automáticamente el ángulo de engranado gracias a su damper sobredimensionado. Lo vemos en detalle a continuación.

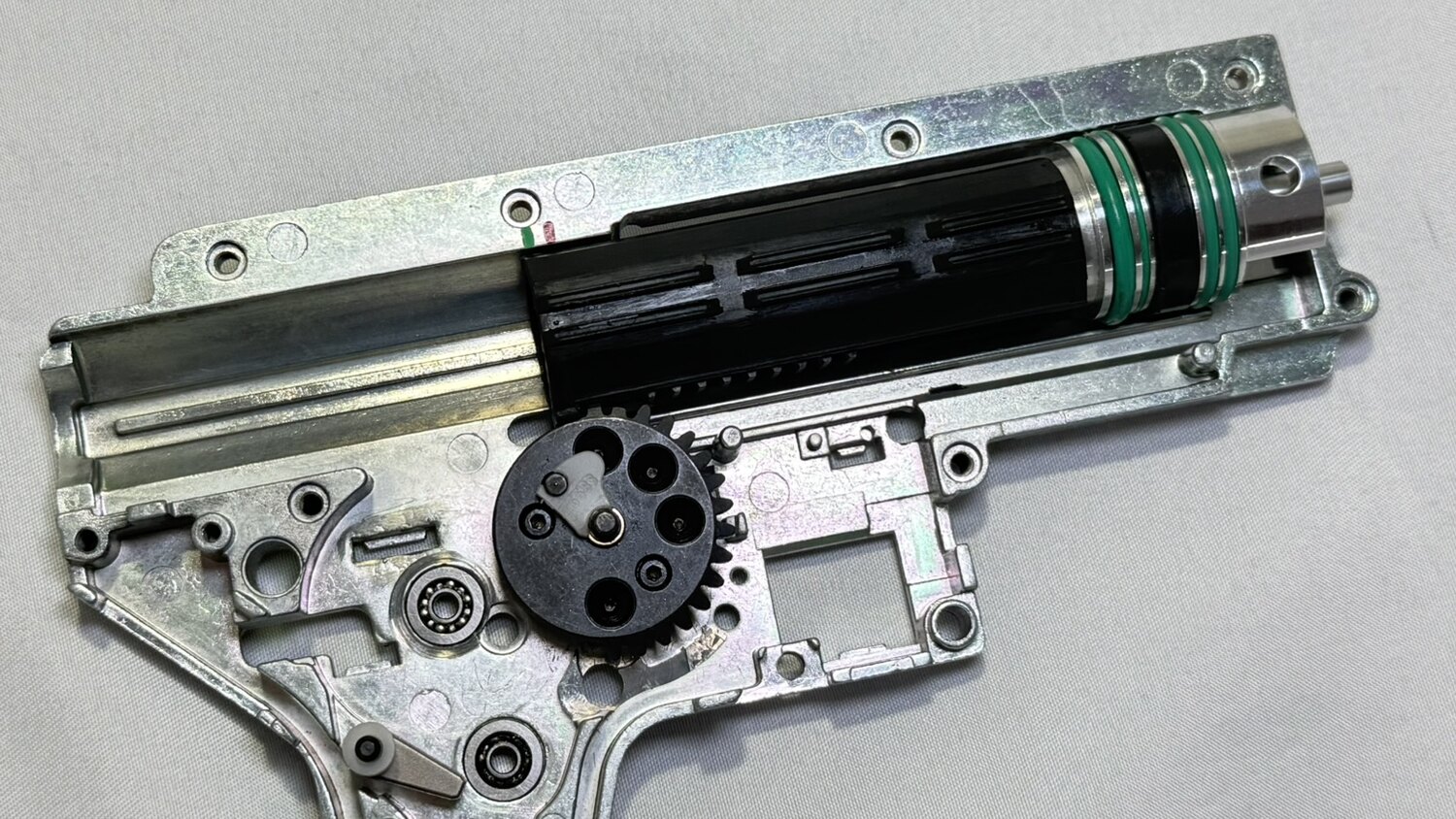

La cabeza de cilindro airsoft TacticalCave: AOE corregido sin apilar arandelas
Si tuviéramos que quedarnos con una sola pieza de todas las que fabricamos, sería esta. La cabeza de cilindro airsoft TacticalCave está mecanizada en aluminio 7075 T6 con CNC, pero lo que define su comportamiento no es el aluminio: es el caucho.
Damper de caucho nitrílico vulcanizado a 55 Shore
Monta un damper de caucho nitrílico vulcanizado a 55 Shore de dureza, sobredimensionado respecto a los dampers de fábrica. Y 55 Shore no es un número elegido al azar.
Un damper demasiado blando se aplasta, se deforma de manera permanente y deja de hacer tope en pocos miles de disparos: el AOE que tenías el primer día ya no es el que tienes al mes. Uno demasiado duro devuelve el golpe al pistón y a la estructura casi igual que si fuera aluminio contra aluminio, y entonces no está amortiguando nada. 55 Shore es el punto en el que el caucho se deforma lo suficiente para absorber energía, pero recupera su cota y mantiene el tope estable ciclo tras ciclo.
Que esté vulcanizado tampoco es un adorno. El caucho vulcanizado sobre la pieza no se despega ni se desplaza con el impacto repetido, que es exactamente lo que acaba pasando con los parches pegados a mano: al principio funcionan, y al cabo de unos miles de disparos se mueven, se descuelgan o se quedan por el cilindro.
Cómo corrige el AOE de forma automática
Aquí está la clave. El damper sobredimensionado adelanta el tope delantero del pistón: el pistón se detiene unas décimas de milímetro antes de donde se detendría contra una cabeza de cilindro convencional. Al quedar el pistón ligeramente más retrasado en su posición de reposo, la cremallera queda desplazada respecto al sector gear, y el primer diente ataca en una posición mucho más perpendicular.
Es el mismo principio que persiguen las arandelas de teflón o los parches de sorbothane, pero resuelto por la geometría de la propia pieza: de forma repetible, sin acumular suplementos y sin depender del criterio de quien monta. Montas la cabeza de cilindro y el ángulo de engranado ya está corregido.
Dicho esto, y siendo honestos: la pieza deja el AOE dentro del rango correcto en la gran mayoría de combinaciones, pero el ajuste fino lo seguimos verificando en el taller con el sector gear y el pistón concretos que lleve cada réplica. El ángulo ideal varía según el juego de engranajes, y eso no lo resuelve ninguna pieza por sí sola — lo resuelve comprobarlo.
Menos estrés mecánico dentro del gearbox
Un pistón lanzado a plena velocidad contra la cabeza de cilindro es, literalmente, un martillo golpeando decenas de veces por segundo. Toda esa energía tiene que ir a algún sitio: si la cabeza de cilindro no la absorbe, la absorben las cajas del gearbox, los rodamientos, los ejes, la tornillería y la propia cabeza de pistón.
El damper de 55 Shore convierte buena parte de ese impacto en deformación del caucho en lugar de en vibración transmitida a la estructura. En la práctica: menos microvibración en la zona del cilindro, menos tornillería que se afloja sola, menos desgaste prematuro en el tren de engranajes y menos roturas de cabeza de pistón. Con muelles de alta potencia o cadencias altas esto deja de ser un detalle y pasa a ser la diferencia entre abrir el gearbox por mantenimiento o abrirlo por avería.
Menos ruido mecánico
Aluminio contra aluminio suena a chasquido metálico y seco. Aluminio contra caucho nitrílico de 55 Shore suena a golpe sordo. Al amortiguar el impacto final del pistón, la cabeza de cilindro TacticalCave baja el ruido mecánico del gearbox, que es justo la parte del sonido que más delata a un jugador en interiores y en CQB. No es un supresor ni pretende serlo: es que el golpe que genera ese ruido, sencillamente, es más suave.
Sellado: triple junta tórica FKM grado S
La pieza monta triple junta tórica FKM grado S (ISO 3601-3) más una junta frontal, también en FKM, que trabaja en la absorción del impacto y la reducción de vibraciones. El FKM aguanta temperatura y rozamiento bastante mejor que el NBR genérico de las juntas de serie, y triplicar la barrera significa que la compresión no se escapa por el asiento del cilindro.
La boquilla es regulable en diámetro, lo que permite ajustar el paso de aire al volumen real de la réplica en lugar de conformarse con lo que venga de fábrica. Compatible con RetroArms y con la mayoría de gearbox AEG actuales.

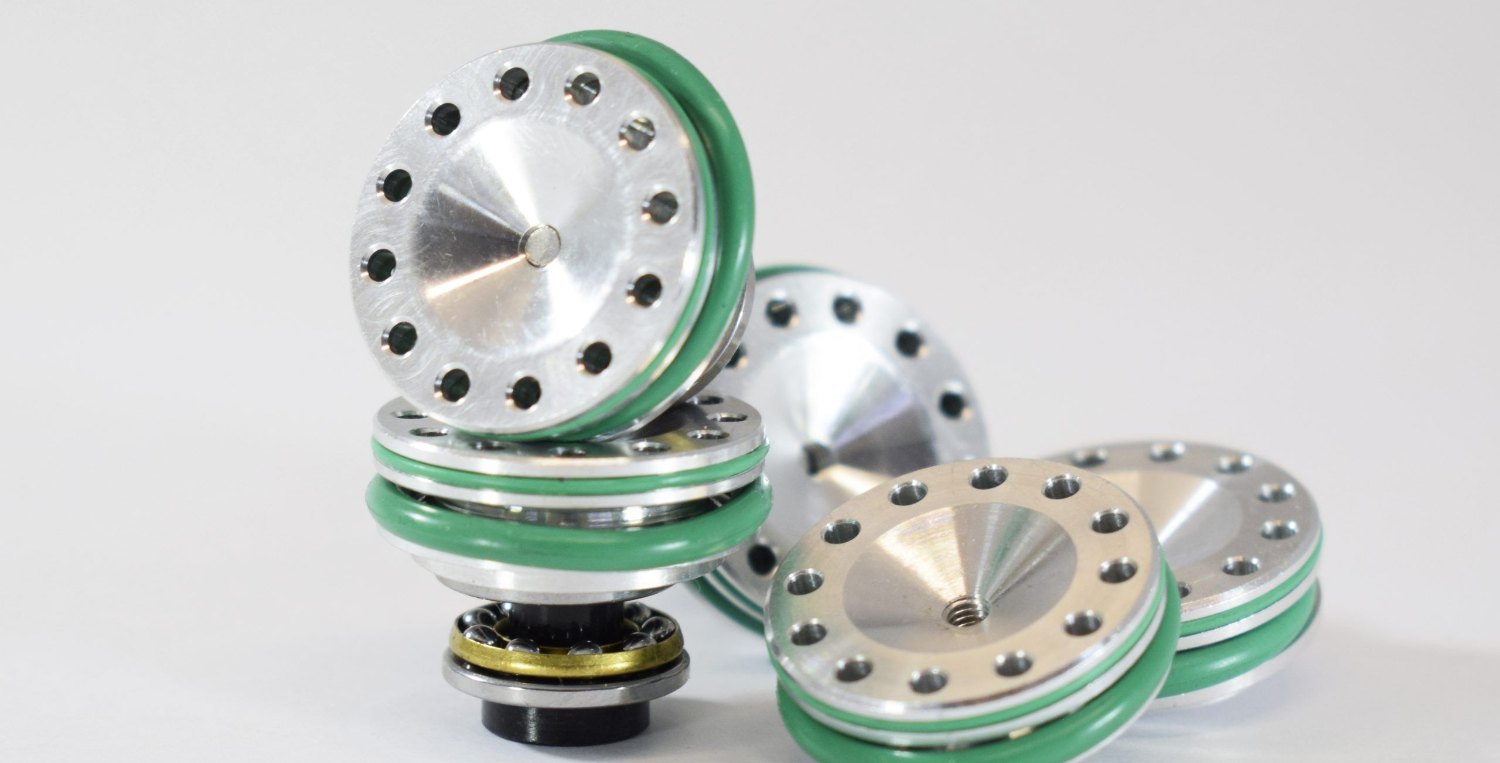

La cabeza de pistón airsoft TacticalCave: geometría cónica que ataca el damper por fuera
Por qué la cara de contacto es cónica
Una cabeza de pistón plana golpea el damper de golpe y por toda la superficie a la vez. El caucho no tiene tiempo de trabajar: recibe el impacto de forma instantánea y devuelve gran parte de esa energía.
La cabeza de pistón airsoft TacticalCave tiene geometría cónica: el primer contacto no se produce en el centro ni sobre toda la cara, sino en la corona exterior del damper. Ahí es donde el caucho tiene más material por delante y más recorrido de deformación disponible, así que el golpe se absorbe de forma progresiva —de fuera hacia dentro— en lugar de plano y de una sola vez.
Traducido a lo que se nota: el frenado del pistón es más largo y más suave, el pico de fuerza que llega a la estructura del gearbox es menor, y el sonido del impacto baja todavía más. Las dos piezas están diseñadas la una para la otra; por separado funcionan, pero es juntas cuando el conjunto tiene sentido.
Rodamiento axial y bajo rozamiento
Está mecanizada en aluminio 7075 T6 con CNC y acabado en alto brillo, y monta un rodamiento axial de alta velocidad que deja al muelle girar libremente mientras se comprime, en lugar de torsionar contra la cabeza. Menos par parásito, menos rozamiento y un ciclo más limpio, especialmente con muelles duros. La tornillería es de acero inoxidable DIN 965.
Doble junta tórica FKM grado S
Doble junta tórica FKM grado S (ISO 3601-3) para sellar contra la pared del cilindro sin fugas y sin el arrastre excesivo de las juntas de serie. Sellado alto con rozamiento bajo: eso es lo que sube la compresión útil sin castigar el ciclo ni la batería.

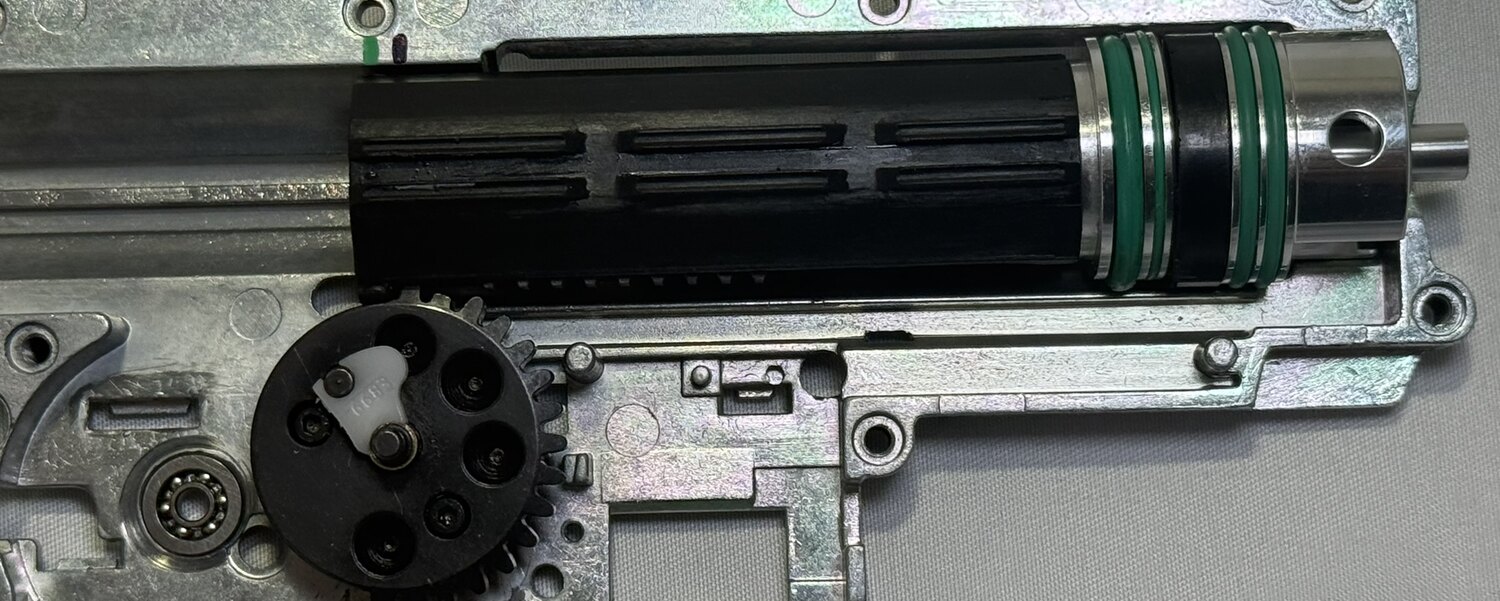

Conjunto de compresión airsoft: por qué las dos piezas van siempre juntas
En The Tactical Cave la cabeza de cilindro y la cabeza de pistón no se plantean como dos repuestos sueltos, sino como un conjunto de compresión airsoft. Trabajan en sinergia sobre cuatro frentes a la vez:
- Ángulo de engranado (AOE): el damper sobredimensionado fija el tope del pistón donde tiene que estar y el primer diente del sector gear ataca perpendicular. Sin apilar arandelas y sin depender del montaje.
- Engranado y durabilidad: con el ataque corregido desaparece la fuerza lateral que parte el primer diente del pistón. Menos estrés en el sector gear y en el resto del tren de engranajes.
- Compresión: triple junta tórica FKM grado S en la cabeza de cilindro y doble en la cabeza de pistón. El aire va donde tiene que ir, y la boquilla regulable permite ajustar el paso al volumen real de la réplica.
- Sonido: el impacto cónico sobre la corona exterior del damper de 55 Shore convierte el chasquido metálico en un golpe sordo. Menos ruido mecánico dentro y fuera del gearbox.
Por eso ambas piezas entran de serie en prácticamente todas nuestras preparaciones. La cabeza de pistón se monta desde la PinkCucumber y la Cucumber en adelante; la cabeza de cilindro entra a partir de la WhiteCucumber. Y van las dos juntas, trabajando como conjunto, en WhiteCucumber, FullCucumber, Abuse, BlackCucumber y Wasabi.
Si prefieres montarlas tú, las dos están disponibles por separado en la sección de conjunto de compresión.
¿El AOE afecta al rendimiento además de a la durabilidad?
Indirectamente, sí. Un AOE incorrecto genera microvibraciones en el ciclo que pueden afectar a la consistencia de FPS. Pero el beneficio principal es de durabilidad: con AOE corregido, el pistón puede durar el doble o más que sin corregir, especialmente con muelles de alta potencia o ROF alto.
Preguntas frecuentes sobre AOE, cabeza de pistón y cabeza de cilindro en airsoft
¿Hace falta corregir el AOE en una réplica de serie?
Con muelle bajo y uso ocasional, un AOE sin corregir no suele romper nada a corto plazo. El problema aparece al subir muelle, al subir cadencia o simplemente al acumular disparos: es entonces cuando el primer diente del pistón empieza a pagar el ataque en diagonal. Si vas a preparar el gearbox de todas formas, corregirlo es de las intervenciones con mejor relación coste/beneficio que existen.
¿Puedo corregir el AOE solo con arandelas de teflón?
Se puede, y funciona. Lo que no da es repetibilidad: el número de arandelas correcto depende del pistón, del sector gear y del damper que tengas, y hay que verificarlo montando y desmontando. Una cabeza de cilindro con damper sobredimensionado deja el ángulo dentro del rango correcto de partida y reduce mucho el margen de error del montaje.
¿Qué aporta una cabeza de pistón airsoft de aluminio 7075 T6?
Rigidez y estabilidad dimensional. Una cabeza de pistón que flexa o se deforma pierde sellado y reparte mal el impacto contra el damper. El 7075 T6 es el aluminio que se usa donde hay carga real. Sumado al rodamiento axial y a la doble junta tórica FKM, lo que se busca es sellado alto con rozamiento bajo.
¿De verdad se nota la reducción de sonido?
Sí, y es fácil de entender por qué: el ruido característico de un gearbox es, en buena parte, el golpe del pistón contra la cabeza de cilindro. Cambiar un impacto de aluminio contra aluminio por un impacto progresivo contra caucho nitrílico de 55 Shore cambia el tono y baja el nivel. No convierte una AEG en una réplica silenciosa ni sustituye a un montaje y un sellado bien hechos, pero la diferencia se oye.
¿Sirve de algo cambiar solo la cabeza de pistón?
Sirve, sobre todo en sellado y en rozamiento. Pero la corrección automática del AOE y la amortiguación del impacto dependen del damper de la cabeza de cilindro. Si el objetivo es proteger el pistón y bajar el ruido, el salto está en montar las dos: están diseñadas para trabajar así.
¿Con qué gearbox son compatibles?
La cabeza de cilindro TacticalCave es compatible con RetroArms y con la mayoría de gearbox AEG actuales. Si tienes dudas con tu plataforma concreta, escríbenos con marca y modelo y te lo confirmamos antes de que compres nada.
La corrección de AOE es parte estándar de cualquier preparación de gearbox en The Tactical Cave — desde la FullCucumber hasta la Wasabi. No es un extra, es parte del trabajo bien hecho.
